Обладнання SMT залежить від того, чи потрібна замовнику напівавтоматична виробнича лінія SMT або повністю автоматична виробнича лінія SMT. Напівавтоматична виробнича лінія SMT вимагає напівавтоматичного принтера для паяльної пасти, машини для розміщення, паяння з переплавленням та підключення; для повністю автоматичної виробничої лінії SMT потрібна машина для автоматичного завантаження та автоматичний принтер для олов’яної пасти, машина для розміщення, пайка паянням, обладнання для перевірки AOI, машина для автоматичного розвантаження, приєднувальний стіл тощо.
Є також деякі допоміжні сталеві сітки, жерстяна піч, нагрівальна піч, електричний паяльник, обладнання для чищення тощо.
Нижче ми коротко представляємо основне обладнання ЗПТ та додаємо картинки для пояснення.
1. Принтер паяльної пасти
Принтер для паяльної пасти розташований у передній частині виробничої лінії SMT і використовується для друку паяльної пасти або пластирного клею. Він правильно витікає паяльну пасту або пластирний клей на подушечки або відповідні позиції друкованої дошки для підготовки до розміщення компонентів. Друкарські машини, що використовуються для ЗПТ, приблизно поділяються на три типи: ручні друкарські машини, напівавтоматичні друкарські машини та повністю автоматичні друкарські машини.

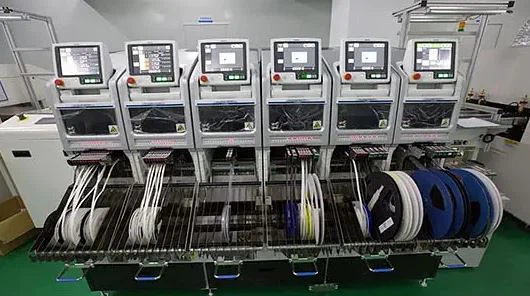

2. Розміщення машини
Машина для розміщення, також відома як машина для розміщення, розташована за друкарською машиною на виробничій лінії SMT. Його функція - вийняти компоненти поверхневого кріплення з упаковки та точно встановити їх у фіксованому положенні друкованої плати. Функція розміщення та виробнича потужність виробничої лінії ЗПТ в основному залежать від функції та швидкості розміщення машини.
Розміщувальна машина - це найбільш технічне, складне та дороге обладнання на виробничій лінії SMT. Автоматична машина розміщення - це високошвидкісне, високоточне, високоавтоматизоване та високоінтелектуальне обладнання, що об'єднує прецизійні машини, електричні, пневматичні, оптичні, комп’ютерні та сенсорні технології. На виробничій лінії SMT конфігурація машини для розміщення повинна визначатися відповідно до типу та випуску виробленого продукту.

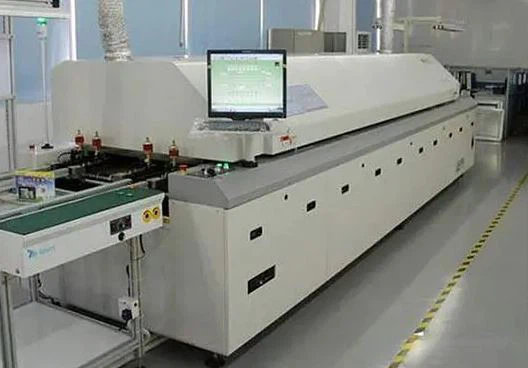

3. Зварювальний апарат з повторним потоком
Паяльна машина з повторним потоком, яку також називають паяльною машиною з переплавленням, розташована за верстатом для розміщення на виробничій лінії SMT. Його функція полягає у забезпеченні середовища нагрівання для розплавлення паяльної пасти, попередньо розподіленої на набивних накладках, щоб компоненти поверхневого кріплення та прокладки друкованої плати могли надійно поєднуватися зі сплавом паяльної пасти.
Повторне паяння має прості методи експлуатації, високу ефективність, хорошу якість, хорошу консистенцію та економію припою. Це електронна технологія складання виробів, придатна для автоматизованого виробництва. Це стало основним напрямком технології складання друкованих плат SMT.
4. машина для паяння хвиль
Хвильова паяльна машина - це паяльне обладнання, яке використовує циклічний потік розплавленого припою для контакту з паяльною поверхнею друкованої плати з компонентами і реалізує групову пайку при русі з певною швидкістю. Він в основному використовується в традиційному процесі складання друкованої плати наскрізного отвору та змішаному процесі складання компонентів поверхні та наскрізних отворів. У порівнянні з ручним зварюванням, паяння хвилями має переваги високої ефективності виробництва, хорошої якості зварювання та високої надійності.
5. Випробувальне обладнання
Функція інспекційного обладнання - перевірити якість збірки та якість пайки встановленої друкованої плати. Використовуване обладнання включає збільшувальне скло, мікроскоп, прилад автоматичного оптичного контролю (AOI), онлайн-прилад для тестування (ІКТ), рентгенологічну систему контролю, функціональний тестер тощо. виробничої лінії.
6. Ремонт обладнання
Функція переробного обладнання полягає в переробці та ремонту друкованої плати, яка виявила несправність. Використовувані інструменти - паяльник, паяльна станція тощо.
7. Прибиральне обладнання
Функція обладнання для очищення полягає у видаленні речовин, які впливають на електричні показники встановленої друкованої плати або залишків припою, таких як потік, який шкідливий для людського організму. Якщо використовується нечистий припій, чистка, як правило, не потрібна. Обладнання, яке використовується для чищення, - це ультразвукова чистяча машина та спеціальна миюча рідина. Місце встановлення не є фіксованим, і воно може бути в режимі онлайн або офлайн.
